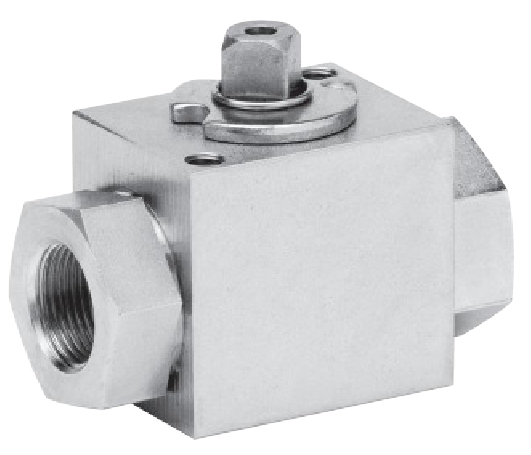

Кран шаровой 2-х ходовый на высокое давление. взрывозащита АТЕХ
| Кран шаровой 2-х ходовый на высокое давление. взрывозащита АТЕХ |
Серия HERCULES
Антистатическое устройство
Пожаробезопасная конструкция
Специальное исполнение по требованию:
Для получения информации о других применениях
следует обратиться в наш технический отдел.
Одобрение:
Версия АТЕХ в соответствии с Директивой 94/9/ЕС
PEDCE1115 Версия для размера 2 DN32
ОБЩИЕ ХАРАКТЕРИСТИКИ
Резьбовое присоединение Резьбовое присоединение по ISO 228 ( NPT – по запросу)
Рабочая температура Рабочая температура от -20°С до +100°С с уплотнительным кольцом из NBR
от -30°С до +160°С с уплотнительным кольцом из FKM, корпус – нержавеющая сталь
Рабочее давление Рабочее давление DN6, DN8, DN10, DN15 – 500 Бар
DN20 и DN25 – 400 Бар
DN32, DN40, DN50 – 320 Бар
Материал Материал углеродистая сталь АС 14 / 17Г1С
нержавеющая сталь AISI-316 / 10Х17Н13M2
Среда применения Среда применения различные жидкости, жидкие и газообразные вещества, совместимые с конструктивными
материалами
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА
1 Седло EXTREME** – Малый износ
– Высокая устойчивость к воздействиям
– Обеспечение низкого рабочего крутящего момента крана
2 Шар из нержавеющей стали, покрытый твердым хромом 40 мкм – Длительный срок службы уплотнения благодаря малому износу шара
3 Опорный шток POWERAMMIDE* – Обеспечивает отличную соосность вала с корпусом и предотвращает
колебания при высоком напряжении
– Отсутствие заедания
– Большое количество циклов
4 Уплотнительное кольцо из эластомера с твердостью 90 единиц
по Шору «А»
– Отсутствие повреждений при быстрых операциях
4 Низкопроницаемое уплотнительное кольцо Rapid Gas Decompression – Хорошая устойчивость к взрывной декомпрессии
5 Шток 17-4 РН – Повышенная механическая прочность, в 5 раз превышающая прочность
стандартной нержавеющей стали
5 Прокатный вал Н900 – Меньший износ уплотнений вследствие низкой шероховатости
(0,4 микрон Ra), что облегчает скольжение вала
6 Антистатическое устройство (целостность электрической цепи между
шаром, штоком и корпусом)
– Предотвращение статического электричества, которое может вызывать
искры и возгорание в огнеопасной / взрывоопасной среде
– Безопасность контактов в течение всего срока эксплуатации крана
Сертификат PED – Полное соответствие европейским стандартам безопасности для
оборудования, работающего под давлением (для DN > 25)
Пожаробезопасная конструкция – Гарантия герметичности клапана в случае возгорания
Сертификат Atex – Возможна установка в потенциально взрывоопасной среде
≥DN32: конструкционная сталь 17Г1С с цинковым покрытием
2 Шар А217 СА15 + с твердым хромовым покрытием
3 Уплотнительное кольцо Бутадиен-нитрильный каучук (фторкачук по запросу)
4 Нижняя втулка POWERAMMIDE Смесь полимеров и арамидного наполнителя
5 Верхняя втулка POWERAMMIDE Смесь полимеров и арамидного наполнителя
6 Шток AISI630 (17-4 РН)
7 Уплотнительное кольцо NBR (фторкачук по запросу)
8 Торцы ≤DN25: 1.0737 (11SMnPb37)
≥DN32: 1.0577 (S355J2) с цинковым покрытием
9 Седла EXTREME Длинноцепочечные ароматические полиамиды
10 Пружина антистатического устройства 1.4310 - X12CrNi17-7
11 Верхняя пружина антистатического устройства 1.4310 - X12CrNi17-7
12 Винт держателя X5CRNIM01713 - AISI316
13 Рычаг EN AB 46100 - AL S111 CU (FE) окрашенный
14 Винт A2 - 70
КРУТЯЩИЙ МОМЕНТ, Нм
