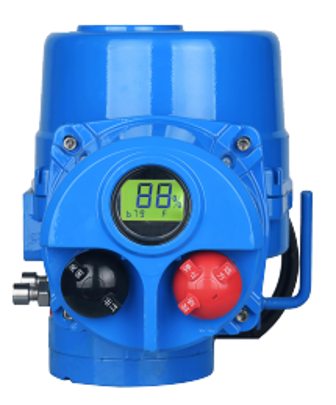

Электроприводы промышленные четвертьоборотные серии QT

Питания:	Однофазный от 24 до 48 В постоянного или переменного тока частотой 50/60 Гц Однофазный от 100 до 240 В постоянного или переменного тока частотой 50/60 Гц 3-фазный от 208 до 240 В переменного тока 380-480 В переменного тока 500-575 В переменного тока
Колебания напряжения	+/-10%
Частота:	+/- 5%
Выходной крутящий момент:	От 60 Нм до 2500 Нм
Температура окружающей среды
По умолчанию	-25 °C to +70 °C
Под заказ	-40 °C to +70 °C
Ввод:	NPT 3/4 x 2

Преимущества.

Уникальный и надежный моторный модуль

Концевые выключатели с регулируемой кулачковой пластиной,

Самоблокирующийся механизм

Прецизионная система зацепления

Шарикоподшипники,

Механизм автоматического выключения

Небольшая нагрузка на маховик

Переходная приводная втулка и нижний ISO Монтажный размер 5211 - это преимущество перед другими устройствами в области автоматизации клапанов. Одобрено CE

Защита.

Стандартный корпус с защитой от струй воды и водонепроницаемостью IP 67 и EXCT4 (по запросу)

Двигатель.

Имеет высокий крутящий момент, защиту и теплоизоляцию.

Подключение.

Клеммные соединения имеют нажимной тип "WAGO" , что делает подключение проводки очень простым и беспроблемным. Схема электропроводки стандартизирована для однофазного и трехфазного напряжения. Дополнительные клеммы доступны по запросу.

РАСПОЛОЖЕНИЕ ВНУТРЕННИХ КОМПОНЕНТОВ.

Внутренние механические и электрические компоненты выполнены в виде модульной конструкции и могут быть легко демонтированы для технического обслуживания. Также возможны дополнительные принадлежности.

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ.

Пара концевых выключателей приводится в действие с помощью простых и надежных регулируемых кулачковых пластин, установленных непосредственно на центральном валу.

ПЕРЕКЛЮЧАТЕЛИ КРУТЯЩЕГО МОМЕНТА.

Электроприводы мощностью 100 Нм и выше оснащены переключателями крутящего момента для защиты от перегрузки (только базовый тип)

САМОБЛОКИРУЮЩИЙСЯ МЕХАНИЗМ.

Благодаря червячной системе передачи все электроприводы Qt являются самоблокирующимися.

ПОДОГРЕВ.

Для предотвращения образования конденсата из-за погодных условий и перепадов температуры, а также для поддержания чистоты и сухости внутренних компонентов внутри всех электроприводов Qt предусмотрен обогреватель мощностью 20 Вт.

МАХОВИК.

Маховик подобран для обеспечение прочности и безопасной работы в аварийных ситуациях.

ПЕРЕКЛЮЧЕНИЕ ВРУЧНУЮ.

Для включения необходимо потянуть за рычаг и повернуть маховик. Рычаг автоматически отключается при включении питания, а маховик не поворачивается в качестве дополнительной меры безопасности.

Электронное и дистанционное управление.

Внутренний позиционер позволяет изменять направление вращения привода с помощью сигналов дистанционного управления. Предусмотрен внутренний источник питания 24 В  постоянного тока или внешнего источника питания 24 В постоянного/переменного тока напряжением до 120 В постоянного/переменного тока. По умолчанию пульты дистанционного управления настроены как “3-проводные” (1 сигнал на открытие и 1 сигнал на закрытие); Пульты дистанционного управления могут быть настроены как “2-проводные” (сигнал присутствует для открытия, сигнал отсутствует для закрытия). (Опция по запросу)

ИНДИКАТОР ПОЛОЖЕНИЯ.

Индикатор положения установлен непосредственно на центральном валу, для обеспечения визуального контроля положения клапана.

ПОТЕНЦИОМЕТР.

Поставляется по запросу и предназначен для обеспечения и передачи дистанционной индикации положения клапана.

МОНТАЖ.

Монтажный размер нижнего фланца соответствует Стандарт ISO 5211. Также предусмотрены переходный валы и скобы в соответствие с  размерами штока клапана.

ОБЛАСТИ ПРИМЕНЕНИЯ.

Электро приводы промышленные четвертьоборотные QT доступны в пяти типоразмерах и предназначены для открытия/закрытия или управления дроссельными заслонками, шаровыми кранами, дисковыми затворами… На предприятиях тяжелой, химической и нефтехимической промышленности на суше и за ее пределами.

ОСОБЕННОСТИ.

1. Низковольтный или высоковольтный однофазный источник питания постоянного или переменного тока с 3-фазным вариантом
2. Регулировка времени закрытия/открытия в соответствии с конкретными областями применения. (заказная опция)
3. Универсальность подключения за счет доступности переходников.
4. Интеллектуальный блок управления. (заказная опция)
5. Предотвращение перегрева.
6. Надежная и плавная работа
7. Индикатор положения, установленный сверху
8. Ручное управление с помощью штурвала в случае сбоя питания
9. Локальная панель ручного управления клапаном с дополнительными ЖК-индикаторыми экрана (недоступны в базовой модели)

Защита.

Водонепроницаемость: IP 67

Взрывозащита: EX DII CT4  (заказная опция)

Дополнительные опции и производительность.

Дополнительные опции.

Стартовый модуль (E)

Доступен для импульсного пассивного сухого контакта, включения / выключения от постоянного тока, Аналогово сигнала 4-20 мА или 0-10 В постоянного тока.

4 дополнительных выходных контакта SPST, Дополнительный ЖК-экран и две магнитные ручки для включения/выключения и locol / stop / дистанционного переключения в качестве интерфейса locol

Электронный ограничитель скорости и переключатель крутящего момента.

Модуль (EZ)

Аналоговый позиционный ВХОД 4-20 мА или 0-10 В постоянного тока Аналоговый позиционный ВЫХОД 4-20 мА или 0-10 В постоянного тока 4 дополнительных выходных контакта SPST Дополнительный ЖК-экран и две магнитные ручки для включения / выключения и locol / stop / дистанционного переключения в качестве интерфейса locol Электронный ограничитель скорости и переключатель крутящего момента.

Взрывозащита (B)

Уровень взрывозащиты DII CT4

Интеллектуальный модуль (I)

ВЫХОД 4-20 мА или 0-10 В постоянного тока, 4 дополнительных выходных контакта SPST.  Дополнительный ЖК-экран и две магнитные ручки для включения / выключения и locol / stop / для дистанционного переключения в качестве интерфейса locol. Простая настройка и управление. Электронный ограничитель скорости и переключатель крутящего момента.

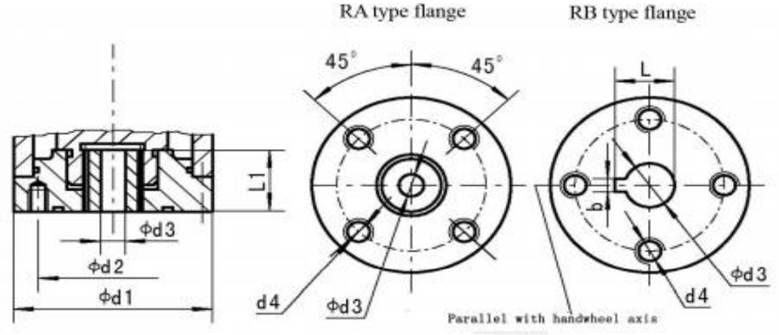

Размеры выходного привода.

Электроприводы QT предназначена для установки как на Фланец ISO5211 или скобу. В зависимости от используемой схемы фланцев клапана, черная монтажная пластина и приводная вставка в нижней части привода могут быть легко заменены для этой цели.

Практически для всех монтажных размеров предусмотрены переходники Помимо того, что привод может использоваться в более широком диапазоне размеров, эта функция потенциально может избавить от необходимости устанавливать адаптационный кронштейн между фланцем клапана и фланцем привода.

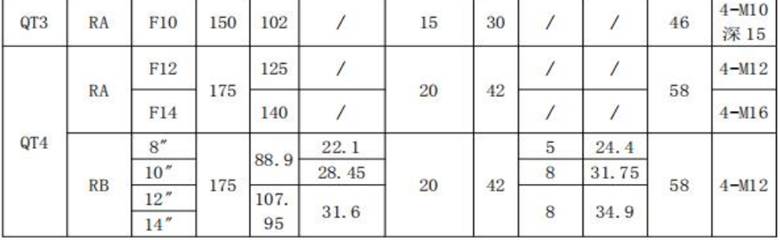

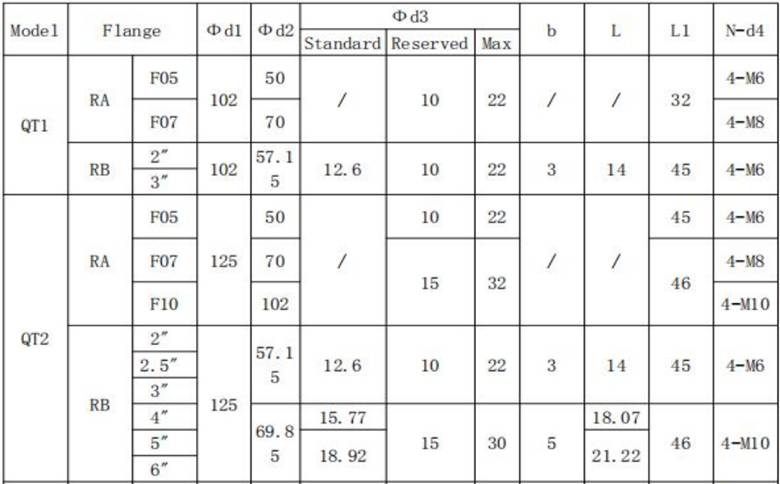

Присоединительные размеры электропривода QT.

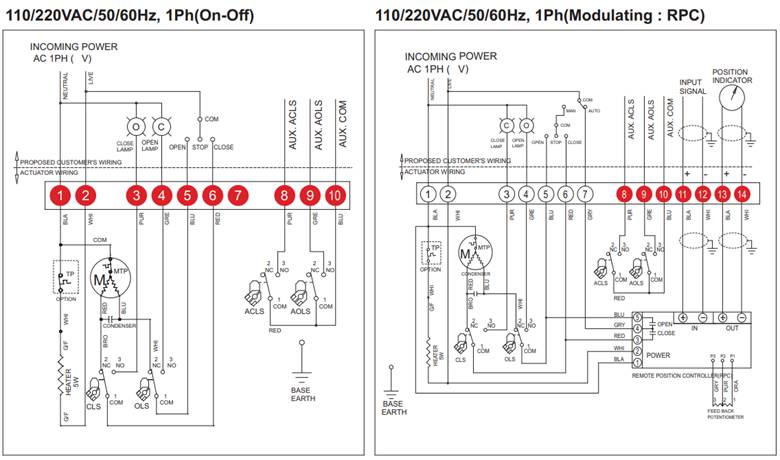

Электросхемы.

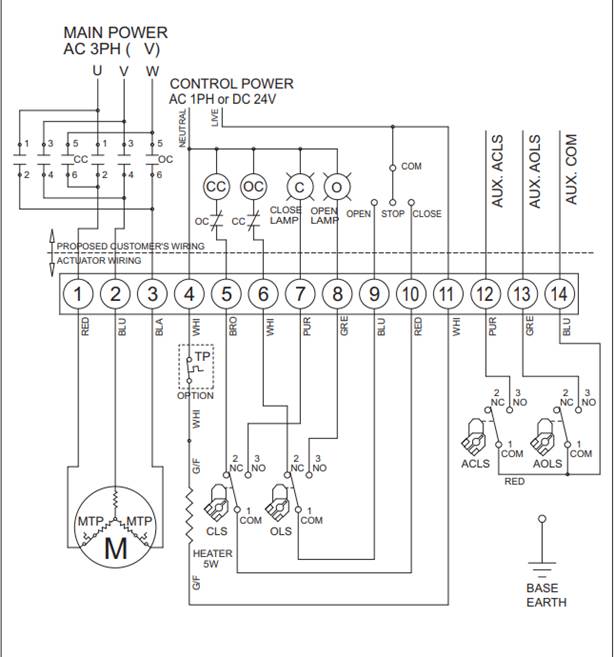

380/440 В переменного тока/50/60 Гц, 3 Ч (вкл.-выкл.)

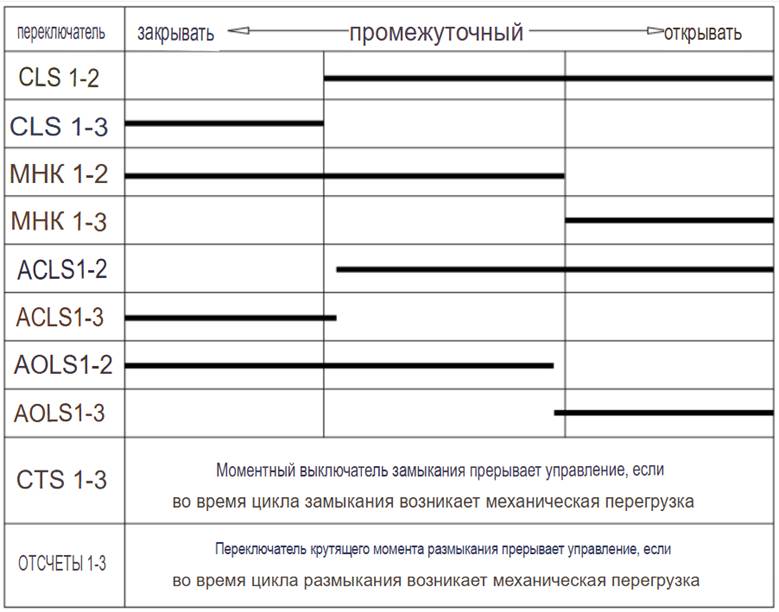

РАБОТА МОМЕНТНЫХ И КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ.

Монтаж и эксплуатация 1. Техника безопасности. ВНИМАНИЕ! Некоторые части привода находятся под напряжением и электрическим током, которые могут привести к летальному исходу (электрическим током). Все работы по подключению оборудования должны осуществляться только квалифицированными специалистами в соответствии с правилами техники безопасности. Неосторожное использование может привести к серьезному повреждению оборудования. Ни в коем случае нельзя изменять и модифицировать части привода.

2. Предварительная проверка. Перед монтажом и вводом в эксплуатацию убедитесь, что данные изделия соответствуют необходимым характеристикам (крутящий момент, напряжение питания, количество оборотов, степень защиты и т.д.). Крутящий момент привода на выходе должен соответствовать соответствующим требованиям арматуры, а его рабочий цикл – сфере применения.

3. Монтаж привода. Запрещено перемещать привод, держа его за рукоятку, а так же с помощью веревок и подъемных устройств. Привод может быть установлен в любом положении. Приводы имеют выходной вал с квадратным сечением. Для установки привода предусмотрены крепежные болты. Привод должен быть надежно установлен на оборудовании с помощью фланца или кронштейна с необходимой жесткостью. Выходной вал привода должен быть совмещен с осью оборудования (со вторичным валом), чтобы избежать перенапряжения. Используйте винты с пружинными шайбами-гроверами.

4. Электросхема. Соблюдайте инструкции по технике безопасности. Все работы по электроподключению и обслуживанию должны производиться только квалифицированным персоналом. Обратите внимание на максимально допустимые значения тока и напряжения электрического привода. Открытие стандартно осуществляется против часовой стрелки. Убедитесь, что напряжение питания соответствует значению, указанному на табличке характеристик привода. Перед сборкой важно убедиться, что разъем на кабеле соответствует разъему в базе коннектора. В противном случае нарушится герметичность.

5. Техническое обслуживание. Приводы не требуют технического обслуживания, рекомендуется регулярно проверять: электрические соединения и целостность изоляции; надежность крепления винтов, состояние ручного управления, отсутствие деформации. Данные электроприводы представляют собой полностью закрытое самосмазывающееся устройство. Очистка. Используйте только нейтральные моющие средства для очистки корпуса.

6. Транспортировка и хранение. Электроприводы поставляются в прочной упаковке. При транспортировке важно избегать ударов и других воздействий на приводы. Электроприводы должны храниться в чистом, сухом и хорошо проветриваемом месте. Кабелепровода необходимо заклеить тефлоновой лентой (скотчем). Приводы нельзя хранить на полу. Обеспечьте защиту от пыли.
