Регулятор на высокое давления с поршнем/плунжером на 420 Бар (42МПа)

Характеристики регулятора на высокое давления с поршнем/плунжером на 420 Бар (42МПа)

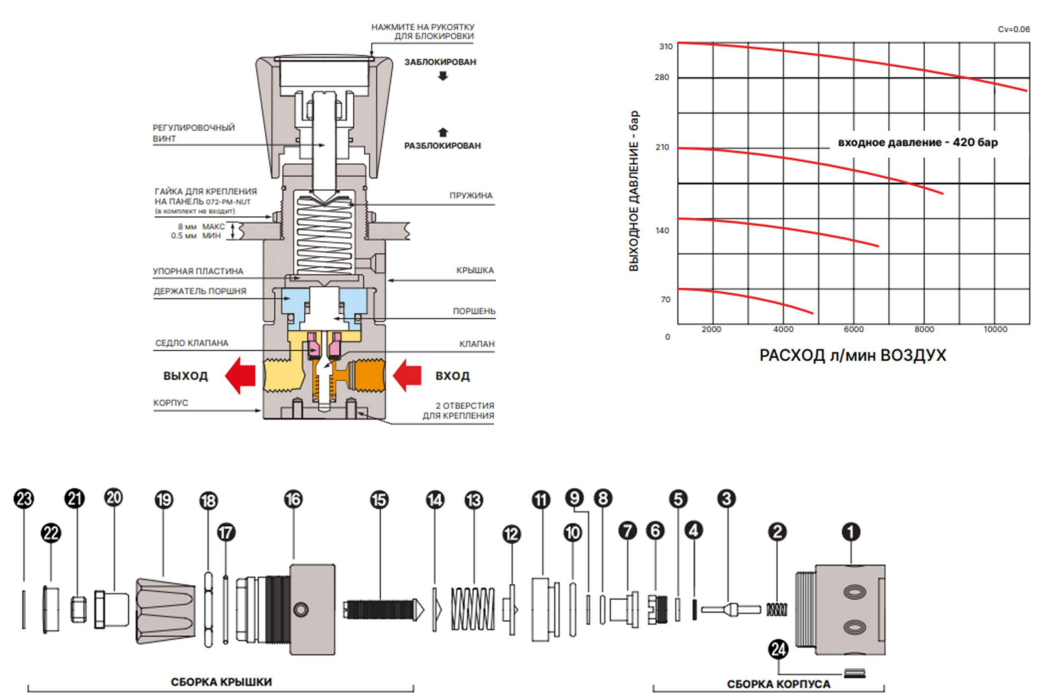

Обозначение деталей регулятора на высокое давления с поршнем/плунжером на 420 Бар (42МПа)

Описание	№	№ детали	Описание
Корпус	13	082-38-01	Пружина
Пружина клапана	14	082-40-01	Упор винта
Клапан	15	082-42-01	Регулировочный винт
Седло клапана	16	082-44-02	Крышка корпуса
Фиксатор седла клапана	17	082-46-01	Стопорное кольцо
Блокирующий винт	18	082-48-01	Гайка для крепежа на панель
Мембрана поршня	19	082-50-01	Рукоятка
Уплотнительное кольцо мембраны поршня	20	082-52-01	Стопорная гайка рукоятки
Тефлоновое кольцо мембрана	21	082-54-01	Фиксирующая гайка
Поджимное кольцо	22	082-56-01	Колпачок с маркировкой
Держатель поршня	23	082-58-07²	Пластина с маркировкой
Упорная пластина пружины	24	082-38-01	Фильтр в сборе

Газы	Воздух, азот, аргон, гелий, водород, метан, углекислый газ и другие инертные и химически агрессивные газы за исключением кислорода и газов приводящих к коррозии материалов регулятора давления
Кислород	Использовать исполнение из латуни
Жидкости (только для регуляторов с поршнем)	Вода, масло, топливо, нефтепродукты и другие жидкости за исключением приводящих к коррозии материалов регулятора давления

Габаритные размеры регулятора на высокое давления с поршнем/плунжером на 420 Бар (42МПа)
