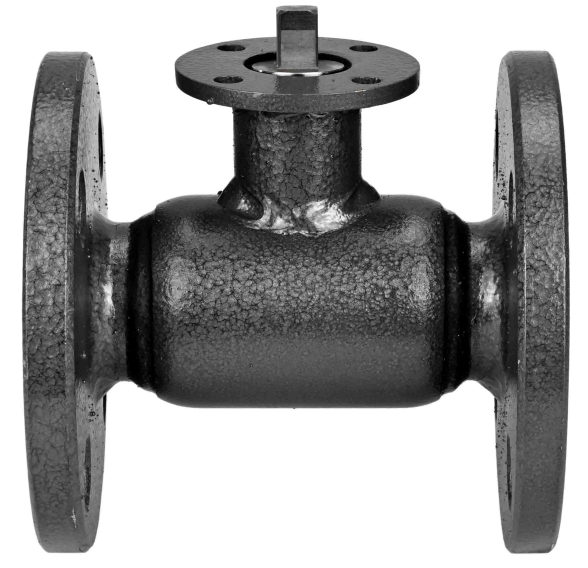

Кран шаровой КШ.Ф.Р.050.40-01 Ду50 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение — PTFE, фланцевый, под редуктор/привод
Кран шаровой КШ.Ф.Р.050.40-01 Ду50 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, под редуктор/привод
Технические параметры крана шарового Also КШ.Ф.Р-01 Ду50 Ру40:
- Диаметр номинальный DN - 50 мм
- Давление номинальное PN - 40 бар
- Класс герметичности по ГОСТ 9544 - "A"
- Материал корпуса - Углеродистая сталь 20
- Материал шара - Нержавеющая сталь AISI 409/08Х13
- Уплотнение - PTFE / Фторопласт / Тефлон
- Пропускная способность, Kv - 120
- Присоединение - фланцевое
- Тип прохода крана - двухходовой
- Тип управления - голый шток
- Климатическое исполнение - У1
- Тип ISO-фланца арматуры - F07
- Размер вала арматуры (квадрат) - 14х14 мм
- Температура рабочей среды: от -40 до +200 °C
- Среда - вода, нефтепродукты, нейтральные среды
- Срок службы - 30 лет
- Область применения - водоснабжение, теплоснабжение, Нефтегазовая промышленность, жилищно-коммунальные и теплосетевые хозяйства
- Вес - 6 кг
- Страна производитель - Россия

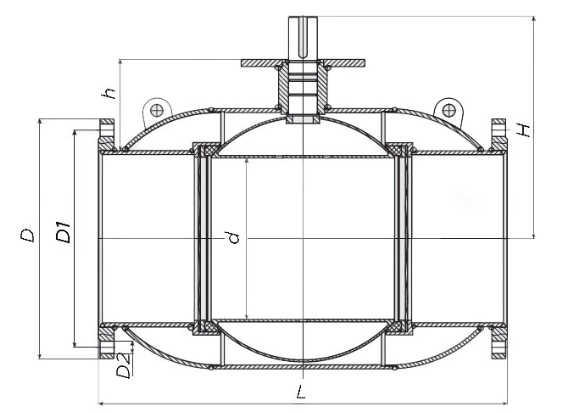

Габаритные и установочные размеры крана шарового КШ.Ф.Р-01 Ду50 Ру40:
- L - 180 мм
- H - 114 мм
- h - 45 мм
- d - 40 мм
- D - 160 мм
- D1- 125 мм
- D2 - 18 мм
- n отв. - 4 шт
| № | Деталь | Материал |
| 1 | ручка | сталь 3 |
| 2 | гайка | оцинкованная сталь |
| 3 | кольцо уплотнительное | фторсилоксан |
| 4 | кольцо | Ф4К20 (PTFE +20% С) |
| 5 | шток | сталь 20Х13 |
| 6 | пружина | сталь 65Г (оцинкованная сталь) |
| 7 | кольцо опорное | сталь 08ПС |
| 8 | уплотнитель седла | фторсилоксан |
| 9 | седло | Ф4К20 (PTFE +20% С) |
| 10 | шар | DN 10–32: сталь 20Х13 (AISI 420) DN 40, 65: сталь 08Х18Н10 (AISI 304) DN 50, 80–300: сталь 08Х13 (AISI 409) DN 350–600: сталь 12Х18Н10Т (AISI 321) |
| 11 | горловина | сталь 20 |
| 12 | корпус | сталь 20 |
| 13 | патрубок | сталь 20 |
