КРАН ШАРОВОЙ ФЛАНЦЕВЫЙ ВЫСОКОТЕМНЕРАТУРНЫЙ
Кран шаровой фланцевый полнопроходной с ручным управлением
- Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, бензин, мазут, слабые кислоты, спирт
- Рабочая температура: −25...+300°С
- Рабочее давление: 0...2,5 МПа
- Диаметр условного прохода: 15...100 мм
- Корпус: нержавеющая сталь
- Уплотнение: PTFE, PPL
- Присоединение: F½", F¾", F1", F1¼", F1½", F2", F2½", F3", F4"
Технические характеристики:
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, пар, воздух, масла, инертные газы, бензин, мазут, слабые кислоты, спирт |
| Температура рабочей среды | −25...+300°С |
| Материалы | Корпус: нержавеющая сталь Уплотнения: PTFE, PPL |
| Рабочее давление | 0...2,5 MПa |
| Max давление | До 6,4 МПа |
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение |
| G100-IA-15 | 15 | 6 | F½" |
| G100-IA-20 | 20 | 14 | F¾" |
| G100-IA-25 | 25 | 26 | F1" |
| G100-IA-32 | 32 | 43 | F1¼" |
| G100-IA-40 | 40 | 64 | F1½" |
| G100-IA-50 | 50 | 100 | F2" |
| G100-IA-65 | 65 | 160 | F2½" |
| G100-IA-80 | 80 | 280 | F3" |
| G100-IA-100 | 100 | 450 | F4" |

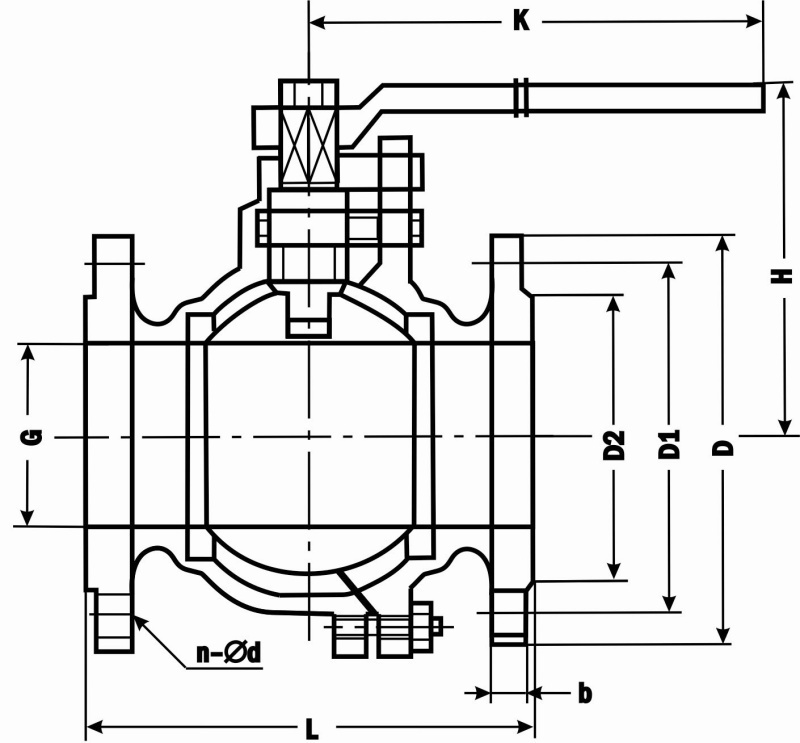

| Модель | Присоединение | L | D | D1 | D2 | b | n-∅ d | H | K | Вес, кг |
| AR-G100-IA-15 | F½" | 108 | 95 | 70 | 52 | 12 | 4-⌀ 15 | 59 | 130 | – |
| AR-G100-IA-20 | F¾" | 117 | 100 | 75 | 58 | 14 | 4-⌀ 15 | 62 | 130 | – |
| AR-G100-IA-25 | F1" | 127 | 125 | 90 | 70 | 14 | 4-⌀ 19 | 75 | 130 | 1,83 |
| AR-G100-IA-32 | F1¼" | – | – | – | – | – | – | – | – | – |
| AR-G100-IA-40 | F1½" | 165 | 140 | 105 | 85 | 16 | 4-⌀ 19 | 95 | 230 | – |
| AR-G100-IA-50 | F2" | 178 | 155 | 120 | 100 | 16 | 4-⌀ 19 | 107 | 230 | 4,5 |
| AR-G100-IA-65 | F2½" | 190 | 175 | 140 | 120 | 18 | 4-⌀ 19 | 142 | 400 | – |
| AR-G100-IA-80 | F3" | 203 | 185 | 150 | 130 | 18 | 8-⌀ 19 | 152 | 400 | – |
| AR-G100-IA-100 | F4" | 229 | 210 | 175 | 155 | 18 | 8-⌀ 19 | 178 | 700 | 14,1 |
