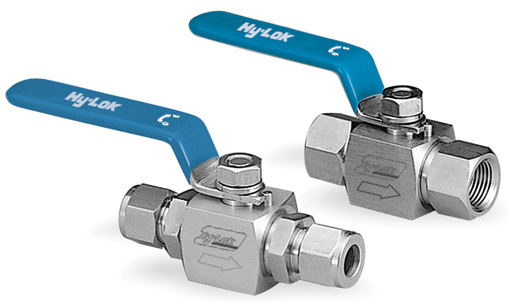

Шаровой кран на высокое давление из нержавеющей стали s316 Ру 410 с возможностью установки привода.
Шаровой кран на высокое давление из нержавеющей стали s316 Ру 410 с возможностью установки привода.

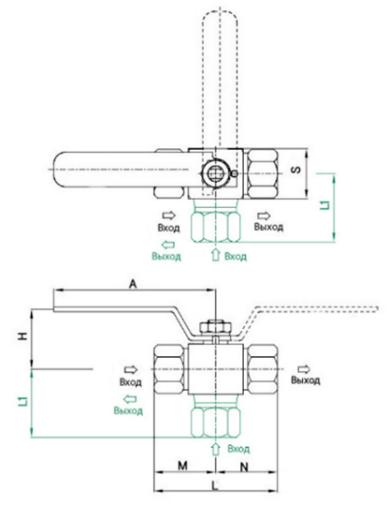

| Ду шара, мм | Cv* | Подсоединения | d min, мм | Размеры, мм | |||||
| Вход. и выход. | L | L1 | H | A | H1 | S | |||
| 10.0 | 1.2 | 1/4” Hy-Lok | 4.8 | 91.6 | 53.3 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 3.7 | 3/8” Hy-Lok | 7.1 | 94.6 | 54.8 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 1/2” Hy-Lok | 10.0 | 99.6 | 54.0 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 6мм Hy-Lok | 10.0 | 91.6 | 53.3 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 8мм Hy-Lok | 10.0 | 91.6 | 53.3 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 10мм Hy-Lok | 10.0 | 94.6 | 54.8 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 12мм Hy-Lok | 10.0 | 99.6 | 54.0 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 14мм Hy-Lok | 10.0 | 38.0 | 126.5 | 46.7 | 32.0 | ||
| 12.7 | 10.0 | 14мм Hy-Lok | 12.7 | 50.8 | 162.0 | 60.6 | 40.0 | ||
| 12.7 | 10.0 | 16мм Hy-Lok | 12.7 | 50.8 | 162.0 | 60.6 | 40.0 | ||
| 12.7 | 10.0 | 18мм Hy-Lok | 12.7 | 50.8 | 162.0 | 60.6 | 40.0 | ||
| 12.7 | 10.0 | 5/8” Hy-Lok | 12.7 | 110.6 | 49.5 | 50.8 | 162.0 | 60.6 | 40.0 |
| 12.7 | 10.0 | 3/4” Hy-Lok | 12.7 | 110.6 | 55.0 | 50.8 | 162.0 | 60.6 | 40.0 |
| 19.0 | 18мм Hy-Lok | 15.8 | 116.6 | 56.5 | 55.6 | 162.0 | 65.6 | 50.0 | |
| 19.0 | 25мм Hy-Lok | 15.8 | 110.6 | 49.5 | 55.6 | 162.0 | 65.6 | 50.0 | |
| 19.0 | 19.0 | 3/4” Hy-Lok | 15.8 | 116.6 | 56.5 | 55.6 | 162.0 | 65.6 | 50.0 |
| 19.0 | 30.0 | 1” Hy-Lok | 20.0 | 129.8 | 60.6 | 55.6 | 162.0 | 65.6 | 50.0 |
| 10.0 | 7.5 | 1/4” NPTвнутр. | 10.0 | 64.0 | 36.5 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 3/8” NPTвнутр. | 10.0 | 71.0 | 40.0 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 7.5 | 1/2” NPTвнутр. | 10.0 | 79.0 | 44.0 | 38.0 | 126.5 | 46.7 | 32.0 |
| 10.0 | 3.7 | 1/4” NPTнаруж. | 7.1 | 85.4 | 38.0 | 126.5 | 46.7 | 32.0 | |
| 10.0 | 7.2 | 3/8” NPTнаруж. | 9.7 | 85.4 | 38.0 | 126.5 | 46.7 | 32.0 | |
| 10.0 | 7.5 | 1/2” NPT наруж. | 10.0 | 95.2 | 38.0 | 126.5 | 46.7 | 32.0 | |
| 12.7 | 10.0 | 1/2” NPT внутр. | 12.7 | 90.0 | 65.3 | 50.8 | 162.0 | 60.6 | 40.0 |
| 12.7 | 10.0 | 3/4” NPT внутр. | 12.7 | 90.0 | 65.3 | 50.8 | 162.0 | 60.6 | 40.0 |
| 12.7 | 10.0 | 3/4” NPT наруж. | 12.7 | 105.2 | 50.8 | 162.0 | 60.6 | 40.0 | |
| 19.0 | 30.0 | 3/4”NPTвнутр. | 20.0 | 90.0 | 69.8 | 55.6 | 162.0 | 65.6 | 50.0 |
| 19.0 | 30.0 | 1” NPT внутр. | 20.0 | 98.2 | 69.8 | 55.6 | 162.0 | 65.6 | 50.0 |
| 19.0 | 19.0 | 3/4”NPTнаруж. | 15.8 | 115.2 | 55.6 | 162.0 | 65.6 | 50.0 | |
| 19.0 | 30.0 | 1” NPTнаруж. | 20.0 | 124.8 | 55.6 | 162.0 | 65.6 | 50.0 | |
| Таблица 2 – Основные технические характеристики | |
| Характеристика | Значение |
| Условный проход (DN) | 10 мм |
| Коэф. пропускной способности Cv | 7,5 |
| Присоединительные размеры | Hy-Lok 10мм |
| Присоединительные размеры | Hy-Lok 10мм |
| Диапазон температур | от -30°C до 130°C |
| Максимальное рабочее давление (PN) | 414 бар при 21°С |
| Материал корпуса | SS316 |
| Материал седла | PVDF |
| Материал уплотнения сальника | PTFE |
| Материал уплотнения штуцеров | PTFE |
| Рукоятка | |
| Креплениена панель | есть |
| Класс герметичности «А» по ГОСТ 9544-2015 | |
