Пневмопривод двойного действия в алюминиевом корпусе М17
Пневмопривод двойного действия в алюминиевом корпусе М17
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПНЕВМОПРИВОДА M17
Давление подачи воздуха (Бар)
Привод двойного действия:
Предлагаемый запас надежности для приводов двойного действия при нормальных
условиях работы составляет 20–30%.
Пример:
Требуемый крутящий момент для клапана= 100Н∙м.
Крутящий момент с учетом запаса надежности (1+ 30%)= 130Н∙м.

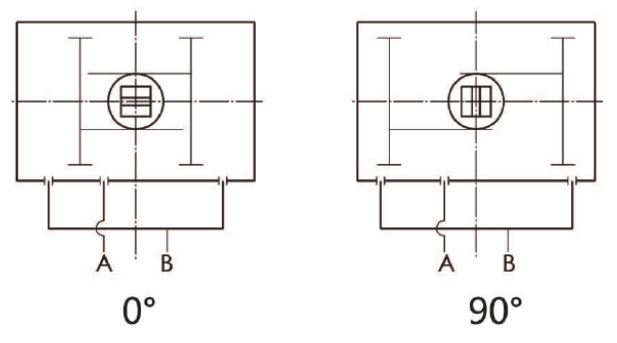

ПРИНЦИП РАБОТЫ ПНЕВМОПРИВОДА
ПРОТИВ ЧАСОВОЙ СТРЕЛКЕ
Воздух, поступающий через отверстие A, толкает поршни наружу, заставляя шестерню
поворачиваться по часовой стрелки, когда он освобождается из отверстия B. Воздух,
поступающий в отверстие B, толкает поршни внутрь, заставляя шестерню поворачиваться
против часовой стрелки, когда он выходит из отверстия A.
