КРАН ШАРОВОЙ ТРЕХХОДОВОЙ КПР-Т3Ф С ПНЕВМОПРИВОДОМ

Еще 4 фото

Кран шаровой трехходовой фланцевый с пневмоприводом для управления потоком рабочей среды в трубопроводе

Тип: переключающий (L-тип)
Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды: −20...+150°С
Рабочее давление: 0,0...1,6 МПа
Диаметр условного прохода: 50...100 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: PTFE
Присоединение: резьбовое F2"...F4"
Стандарт присоединения крана к приводу – ISO5211
Модель пневмопривода: ППР1, ППР2

от 64 377 руб.Наличие: на складеВыбрать конфигурацию Доставка по России
Способы оплаты

Кран шаровой трехходовой фланцевый КПР-Т3Ф с пневмоприводом предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Два исполнения привода
Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
Угол полного поворота: 90°
Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
Возможность установки на привод блока индикации положения БИП
Бесшумная работа
Долгий срок службы
Поставляется в сборе с монтажным крепежом КМКУ и переходником ПМКУ

Технические характеристики:

Параметр	Значение
Тип крана	L (переключающий)
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды	−20...+150°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...100 мм
Присоединение крана	Резьбовое F2"...F4"
Стандарт присоединения крана к приводу	ISO5211
Модель пневмопривода	ППР1, ППР2

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер крана, мм	Вес, кг
КПР-Т3Ф-050 FSP	50	229	F2"	17×17	13740
КПР-Т3Ф-065 FSP	65	404	F2½"	17×17	18380
КПР-Т3Ф-080 FSP	80	573	F3"	22×22	24050
КПР-Т3Ф-100 FSP	100	936	F4"	22×22	32370

Таблица выбора привода для крана КПР-Т3Ф:

Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
			Пневмоприводы		Электропривод
			ППР1	ППР2	ЭПР1
КПР-Т3Ф-050	17×17	60	−092, −105, −125	−092, −105, −125	−015
КПР-Т3Ф-065	17×17	90	−092, −105, −125	−092, −105, −125	−015
КПР-Т3Ф-080	22×22	110	−105, −125, −140*		−060, −100*
КПР-Т3Ф-100	22×22	160	−125, −140*	−105, −125, −140*	−060, −100*

* Приводы, отмеченные "*", имеют больший посадочный размер. В случае необходимости их установки на кран (высокое давление среды, срочная замена и т.д.) следует использовать переходник типа «звезда-квадрат» ПП84.

В штатном режиме рекомендуется выбирать приводы без *.

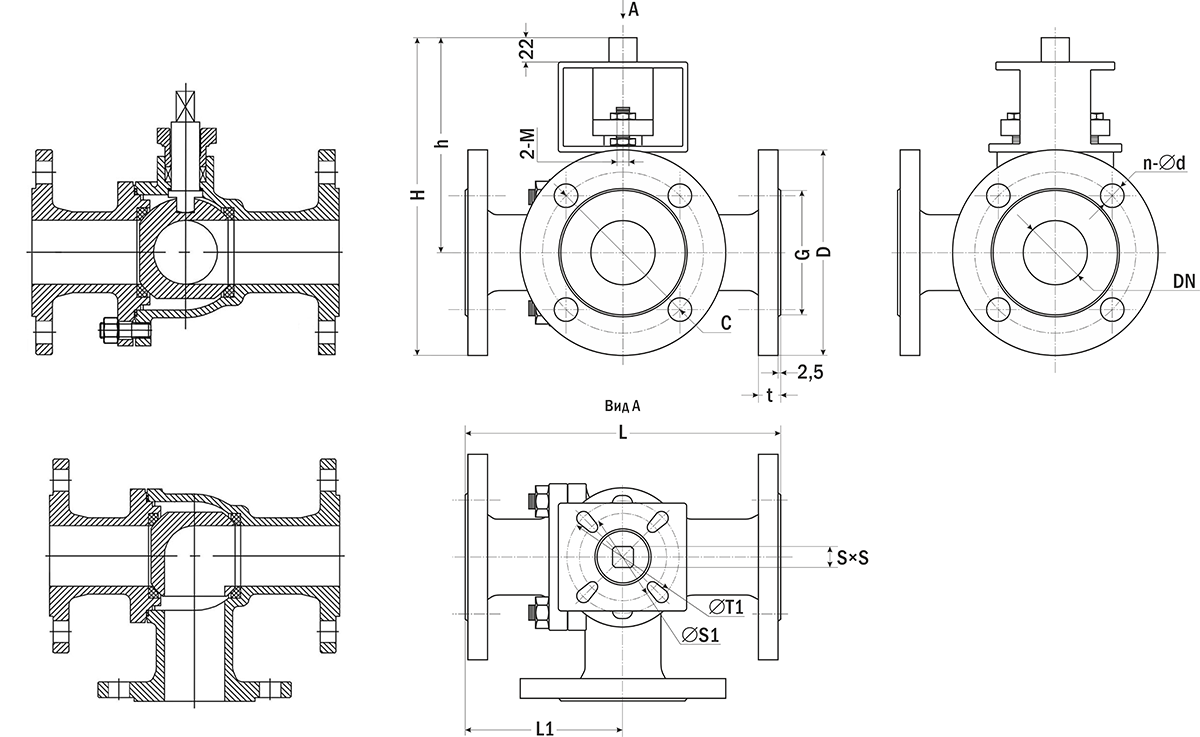

Габаритные размеры

Модель	DN	Размеры, мм
Модель	DN	C	D	G	h	H	L	L1	4-M	n-∅d	t	S1	T1	S×S
КПР-Т3Ф-050	50	125	158	95	175	250	244	122	M8	4-18	18	49	73	17×17
КПР-Т3Ф-065	65	144	178	119	185	275	262	131	M10	4-18	18	68	104	17×17
КПР-Т3Ф-080	80	158	194	122	210	305	280	140	M10	8-18	18	100	126	22×22
КПР-Т3Ф-100	100	178	213	144	230	340	320	160	M10	8-18	22	100	126	22×22
