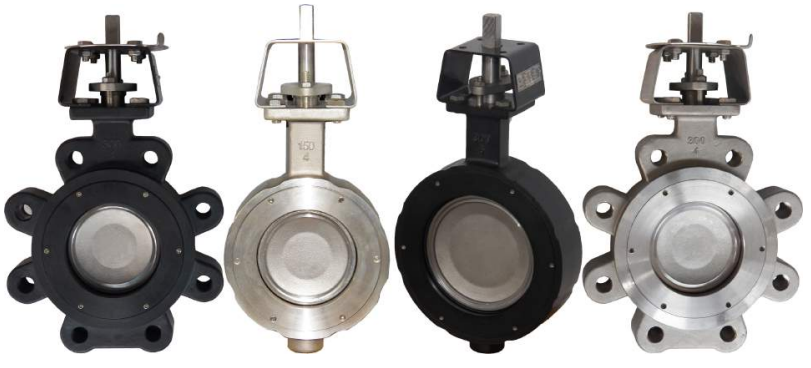

Двухэксцентриковые дисковые затворы (дроссельные заслонки с двойным смещением)

Данные затворы роизводятся с различными седлами, уплотнениями металл/металл, так же доступно в пожаробезопасным исполнение, уникальная конструкция седел не уступает Flowseal и Bray. В соответствии с Программой обеспечения качества ISO 9001 производитель гарантирует, что каждый производимый затвор соответствует или превосходит ваши требования к применению.

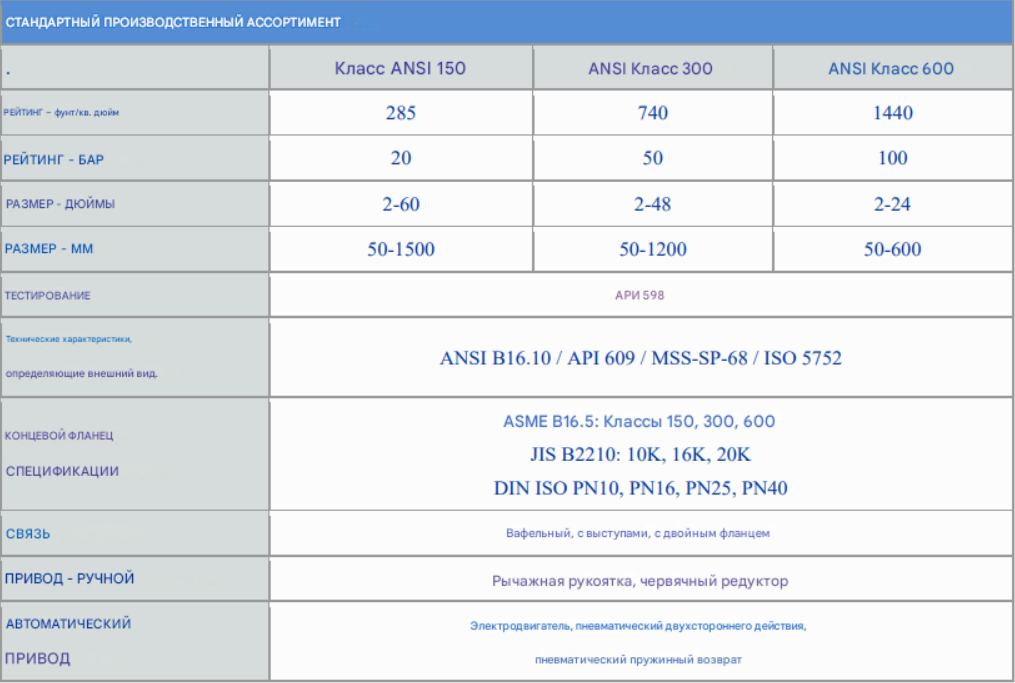

Доступны затворы в размерах от 2 " до 60"(DN50-1500) в соответствии со стандартами ANSI/ASME, DIN и т.д., а также в широком ассортименте опций с ручным управлением и приводами.

Предлагаемые затворы широко используются во многих отраслях промышленности, включая отопление, вентиляцию и кондиционирование воздуха, производство электроэнергии, переработку углеводородов, очистку воды и сточных вод, а также морское и коммерческое судостроение. Наши продукты также используются в таких разнообразных областях, как производство продуктов питания и напитков, изготовление снега и целлюлозно-бумажное производство.

Доступны конфигурации для работы в суровых условиях, а также для условий, с высоким давлением и температурой.

КОНСТРУКЦИЯ С ДВОЙНЫМ СМЕЩЕНИЕМ/ЭКСЦЕНТРИКОМ

Конструкция высокоэффективных стыковых клапанов Avannto с двойным смещением обеспечивает снижение износа седел и двунаправленное перекрытие с нулевой утечкой во всем диапазоне давлений.

В начальной точке открывания диска смещенный диск производит кулачковое движение, вытягивая диск из гнезда. Это кулачковое движение уменьшает износ сиденья и устраняет деформацию сиденья, когда диск находится в открытом положении. В открытом состоянии диск не соприкасается с седлом, что увеличивает срок службы седла и снижает крутящий момент. При закрытии клапана кулачковое движение преобразует вращательное движение диска в линейное , что позволяет эффективно вдавливать диск в седло. Протирающее действие диска о посадочное место предотвращает нежелательное накопление материала из суспензий или взвешенных частиц.

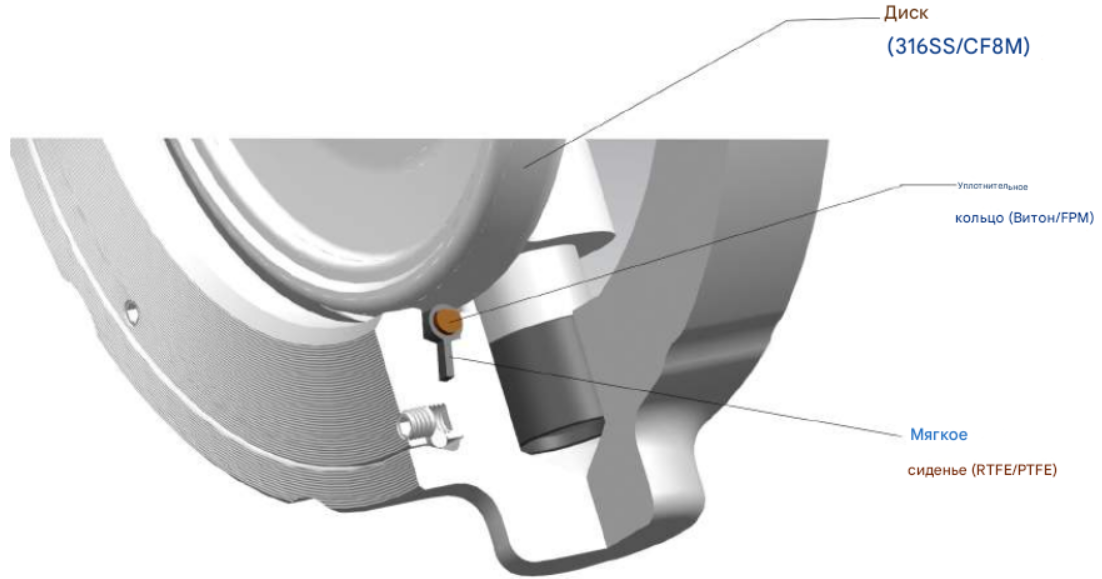

УНИКАЛЬНАЯ КОНСТРУКЦИЯ СЕДЛА КЛАПАНА - МЯГКОЕ СЕДЛО

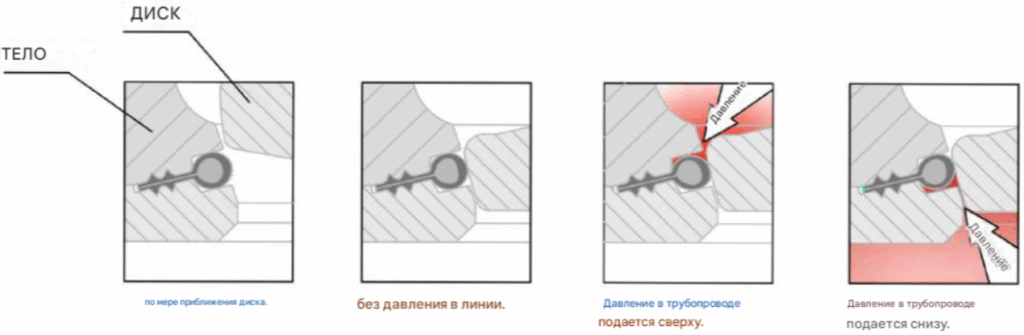

ДВУНАПРАВЛЕННОЕ УПЛОТНЕНИЕ

ПРИНЦИП УПЛОТНЕНИЯ - МЯГКОЕ СЕДЛО

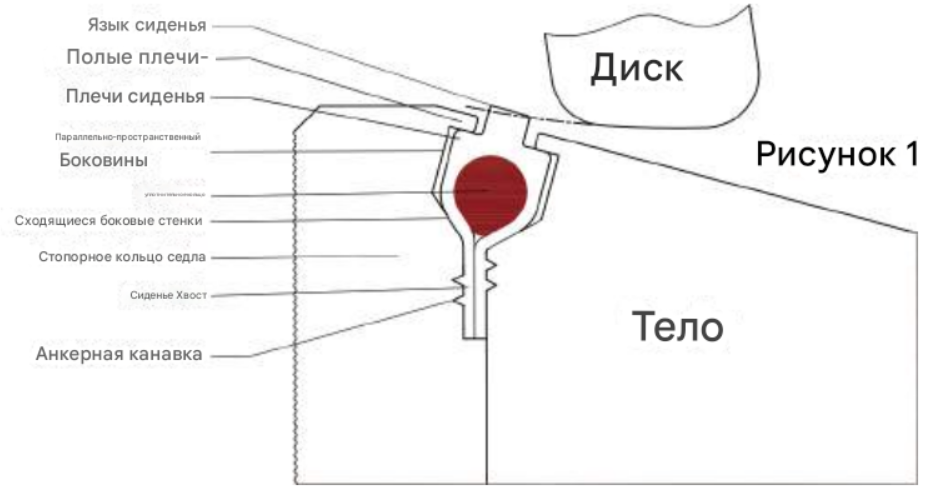

Рисунок 1 ОТКРЫТЫЙ ДИСК
