КЛАПАН СОЛЕНОИДНЫЙ НОРМАЛЬНО ЗАКРЫТЫЙ НЕПРЯМОГО ДЕЙСТВИЯ С ПОРШНЕМ, ДЛЯ ПАРА ДЛЯ УПРАВЛЕНИЯ ПОТОКОМ РАБОЧЕЙ СРЕДЫ В ТРУБОПРОВОДЕ

• Рабочая среда: пар
• Температура рабочей среды: −20…180°С
• Рабочее давление: 0,01...1 МПа
• Диаметр условного прохода: 6...15 мм
• Материал корпуса: нержавеющая сталь
• Материал уплотнения: PTFE
• Присоединение: резьбовое G⅜"...G1"
• Клапан соленоидный нормально закрытый непрямого действия с поршнем, для пара DTARZCT-21 предназначен для управления потоком рабочей среды в трубопроводе
  Особенности:
  • Долгий срок службы уплотнителя в среде пара
  • Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов

  Принцип действия и область применения:

  Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
  В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

  Технические характеристики:

  Параметр		Значение
  Рабочая среда		Пар
  Материал	Корпуса	нержавеющая сталь
  	Уплотнения	PTFE
  Температура рабочей среды		−20…180°С
  Рабочее давление		0,01...1 МПа
  Диаметр условного прохода		6...15 мм
  Присоединение		Резьбовое G⅜"...G1"
  Катушка		IP65 Энергосберегающая  IP65 Взрывозащищенная  IP65 Взрывозащищенная  IP65
  Питание		~220 В, ~110 В*, ~24 В* =24 В, =12 В
  Мощность		S21H: 22 ВА (АС), 15 Вт (DC) ASE21H: 5,5 ВА (АС), 12 Вт (DC) ASEx1320: 28 ВА (AC), 20 Вт (DC) ASEx282: 24 ВА (AC), 17 Вт (DC)

  * Кроме ASE21H и ASEx1320

  Модификации:

  Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
  DTARZCT-21-06	6	0,8	G½"	0,01	1	S21H, ASE21H, ASEx1320, ASEx282	1
  								DTARZCT-21-10	10	1,5	G⅜"	1
  DTARZCT-21-15	G½"	0,81
  DTARZCT-21-20	15	2,4	G¾"				1
  DTARZCT-21-25			G1"				0,95

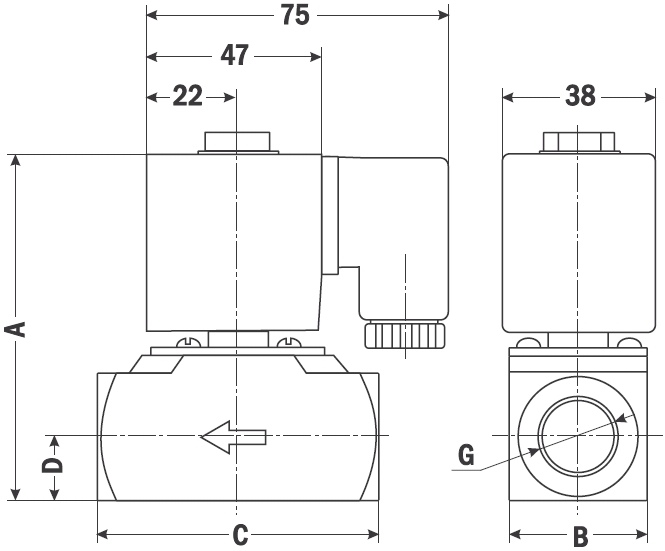

  Габаритные размеры

  Размер, мм	DTARZCT-21-06	DTARZCT-21-10	DTARZCT-21-15	DTARZCT-21-20	DTARZCT-21-25
  A	82	82	92	105	103
  B	30	30	35	37	38
  C	70	70	69	79	79
  D	16	16	16	17	18
  G	½"	⅜"	½"	¾"	1"
