СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) DTARZ-231 (DTARYCE-21)

КЛАПАН СОЛЕНОИДНЫЙ НОРМАЛЬНО ЗАКРЫТЫЙ ПРЯМОГО ДЕЙСТВИЯ С ПОРШНЕМ ДЛЯ УПРАВЛЕНИЯ ПОТОКОМ РАБОЧЕЙ СРЕДЫ В ТРУБОПРОВОДЕ

• Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, масла, спирт, слабые кислоты и щелочи
• Температура рабочей среды: −20...180°С
• Рабочее давление: 0...1,0 МПа
• Диаметр условного прохода: 9 мм
• Материал корпуса: нержавеющая сталь
• Материал уплотнения: PTFE
• Присоединение: резьбовое G¼", G⅜", G½"
• Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем DTARZ-321 (DTARYCE-21) предназначен для управления потоком рабочей среды в трубопроводе
  Особенности:
  • Срабатывание при нулевом давлении
  • Пониженное энергопотребление
  • Компактный размер

  Принцип действия и область применения:

  Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
  В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

  Технические характеристики:

  Параметр		Значение
  Рабочая среда		Пар, вода, горячая вода, воздух, инертные газы, масла, спирт, слабые кислоты и щелочи
  Материал	Корпуса	Нержавеющая сталь
  	Уплотнения	PTFE
  Температура рабочей среды		−20...180°С
  Рабочее давление		0...1,0 МПа
  Диаметр условного прохода		9 мм
  Присоединение		Резьбовое G¼", G⅜", G½"
  Катушка		IP54 Взрывозащищенная  IP65 Энергосберегающая  IP65
  Питание		~220 В, ~110 В*, ~24 В* =24 В, =12 В
  Мощность		S91H: 20 ВА (АС), 14 Вт (DC) ASEx543: 23 ВА (АС), 13 Вт (DC) ASE11H: 4,5 ВА (AC), 8 Вт (DC)

  * Кроме ASE11B

  Модификации:

  Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
  DTARZ-231092	9,0	1,45	¼"	0,0	1,0	S91H, ASEx543, ASE11H	0,43
  DTARZ-231093			⅜"				0,41
  DTARZ-231094			½"				0,46

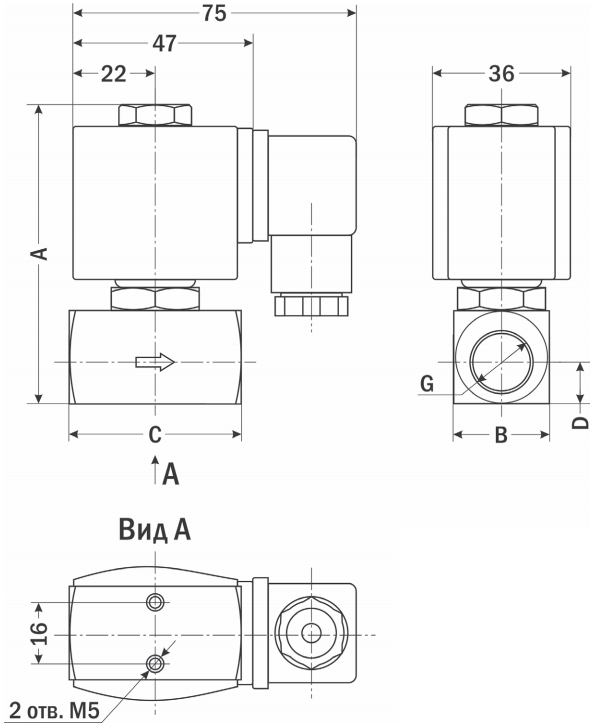

  Габаритные размеры

  Размер	DTARZ-231
  	-092	-093	-094
  A	78	78	81
  B	25	25	27
  C	45	45	53
  D	9	12	14
  G	¼"	⅜"	½"
