СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) DTAR21F

Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

• Рабочая среда: вода, горячая вода, воздух, инертные газы, масла, спирт
• Температура рабочей среды: −10…120°С
• Рабочее давление: 0...1 МПа
• Диаметр условного прохода: 25...50 мм
• Материал корпуса: нержавеющая сталь
• Материал уплотнения: VITON или EPDM
• Присоединение: фланцевое F1"...F2"
• Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой AR-2W21F предназначен для управления потоком рабочей среды в трубопроводе
  Особенности:
  • Срабатывание при нулевом давлении
  • Высокая частота срабатывания

  Принцип действия и область применения:

  Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
  В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

  Технические характеристики:

  Параметр		Значение
  Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла, спирт
  Материал	Корпуса	Нержавеющая сталь
  	Уплотнения	VITON или EPDM
  Температура рабочей среды		−10…120°С
  Рабочее давление		0...1 МПа
  Диаметр условного прохода		25...50 мм
  Присоединение		Фланцевое F1"...F2"
  Катушка	Ду=25 мм	IP65
  	Ду=32...50 мм	, IP65 Взрывозащищенная  IP65
  Питание		~220 В, ~110 В, ~24 В =110 В**, =24 В, =12 В*
  Мощность	S51H	40 ВА (АС), 30 Вт (DC)
  	SD01H	35 ВА (АС), 30 Вт (DC)
  	ASEx545	18 Вт (DC)

  * Кроме ASEx545
  **Только для S51H
  Модификации:

  Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Катушка	Вес, кг
  DTAR21F	25	10	F1"	0	1	S51H	3
  DTAR21F	32	20	F1¼"			SD01H, ASEx545	4,85
  DTAR21F	40	25	F1½"				5,65
  DTAR21F	50	41	F2"				7,85

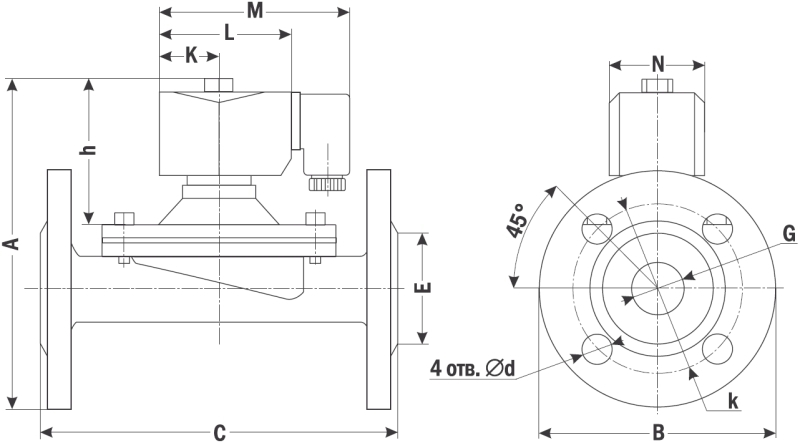

  Габаритные размеры

  Размер, мм	DTAR21F25F	DTAR21F32F	DTAR21F40F	DTAR21F50F
  A	145	184	205	220
  B	105	132	143	160
  C	136	144	155	185
  E	62	70	82	98
  G	1"	1¼"	1½"	2"
  K	28	33	33	33
  L	62	74	74	74
  M	90	102	102	120
  N	46	56	56	56
  d	14	18	18	18
  k	84	102	110	125
  h	65	90	90	95
