СОЛЕНОИДНЫЙ КЛАПАН (ЭЛЕКТРОМАГНИТНЫЙ) DTAR-251-15

• Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
• Температура рабочей среды: −5…80°С
• Рабочее давление: 0...0,7 МПа
• Диаметр условного прохода: 16...25 мм
• Материал корпуса: пластик BMC
• Материал уплотнения: NBR
• Присоединение: резьбовое G½"...G1
• Клапан соленоидный нормально закрытый прямого действия с диафрагмой DTAR-251 предназначен для управления потоком рабочей среды в трубопроводе
  Особенности:
  • Срабатывание при нулевом давлении
  • Пластиковый корпус

  Принцип действия и область применения:

  Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
  В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

  Технические характеристики:

  Параметр		Значение
  Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
  Материал	Корпуса	Пластик BMC
  	Уплотнения	NBR
  Температура рабочей среды		−5…80°С
  Рабочее давление		0…0,7 МПа
  Диаметр условного прохода		16…25 мм
  Присоединение		Резьбовое G½"…G1
  Катушка		IP65
  Питание		AS01: ~24 В, ~110 В, ~220 В; S51H: =12 В, =24 В, =110 B, ~24 В, ~110 В, ~220 В; ASEx282: =12 В, =24 В, ~24 В, ~110 В, ~220 В; ASEx1320: =12 В, =24 В, ~220 В
  Мощность		AS01: 26 ВА (АС) S51H: 40 ВА (АС), 30 Вт (DC) ASEx282: 24 ВА (AC), 17 Вт (DC) ASEx1320: 28 ВА (АC), 20 Вт (DC)

  Модификации:

  Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес*, кг	Катушка
  DTAR-251-15 GLN	16	4,1	G½"	0	0,7	0,46	AS01, S51H, ASEx282, ASEx1320
  DTAR-251-20 GLN	20	6,5	G¾"
  DTAR-251-25 GLN	25	10,2	G1"			0,55

  *С катушкой AS01

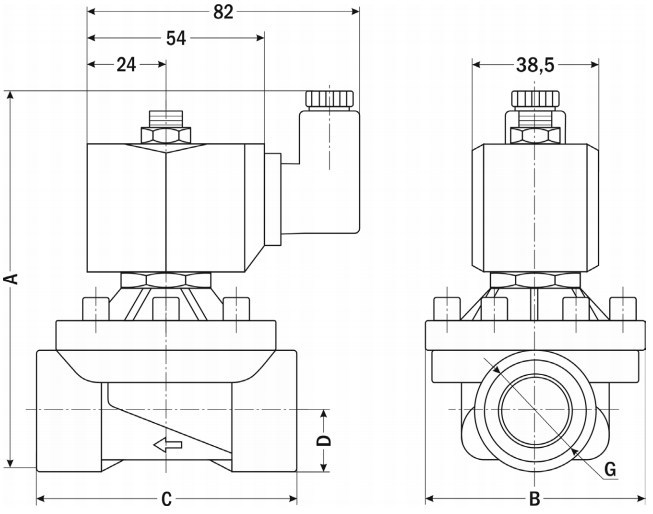

  Габаритные размеры

  Размер, мм	DTAR-251-15	DTAR-251-20	DTAR-251-25
  A	120	123	131
  B	67	67	82
  C	75	79	107
  D	16	18,5	22
  G	½"	¾"	1"
